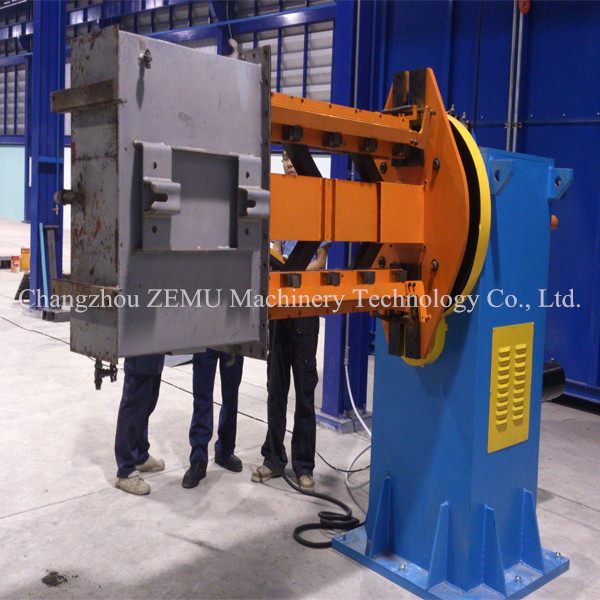

Manipulator For Welding transformer Tank

FOB Reference Price:Get Latest Price
US $21,000-28,000 / Sets | 1 Set/Sets (Min. Order)
Model Number:
Report Suspicious Activity
Supply Ability
Supply Ability:
4 Set/Sets per Quarter manipulator for transformer
Packaging & Delivery
Packaging Details
Seaworthy packing




1. Features of  Manipulator For Welding transformer Tank
    1). The base frame is made from steel construction.
    2). The hydraulic expanding head can easily be adjusted for different tank sizes and the clamps for top frame
 and tank bottom are included.  A small hydraulic power pack is mounted at the rear.

    3).The clamp arms for the different tank sizes are exchangeable and clamped
hydraulically.  4sets are included to cover the complete tank range
    4). The four front clamping arms form the fixed datum point, whilst the rear ones are adjusted according to
the tank height by means of a measuring tape.

2. Tank Inside Dimensions
    Tank inside dimensions are:  Min (W) 285mm to 900 mm    Max (L) 600mm x 1500mm.

3. Operation of  Manipulator For Welding transformer Tank
   1). In order to move the tank into the desired working position, the manipulator can be rotated around the axis
 by 360 degree by means of a rotary gear electric motor and can be locked in the desired position.

    2). Operator push buttons are conveniently mounted in a small box connected by flexible cable.
    3). The Tank can be tack welded using MIG welding torch. It is recommended having tack welded the tank
to finish weld all seams while the tank is still on the
    4). The Setting up of frame, bottom and corrugated panels are carried out using a pillar crane and the factory
 crane is used to remove the finished welded tank.

 5). Removal of the finished welded tank is done by the factory crane; setting up of frame, bottom and
corrugated walls is done via jib crane.



Packaging & Shipping


   Seaworthy packing



Our Services


We are pleased to offer our engineering service and installation service. Technical support is available for all
our products.




About us

ZEMU is China transformer machine manufacturer of quality transformer products. We can supply transformer
tank machine, transformer radiator rolling machine, welding machine, transformer corrugated tanks and some
other transformer machines.

If you are unsure of what machine would best suit your need then our technical department will be happy to
advise you on the best machine type to fulfill your requirements.

Our range of services:

 * Transformer corrugation fin production line (Fin folding & auto welding)

 * Transformer spot welding machine for fin embossment

 * Transformer pressed steel panel radiator lines(Roll forming & radiator model making)

 * Transformer tank assembly manipulator

 * Vertical bending machine for transformer tank

Quality is our culture. All machines be tested for safety and performance in extreme conditions.




1), Q: Do you have after sales support?
 A: Yes, we are happy to give advice and have skilled technicians available across the world.

2), Q: Do you sell only standard machines?
      A: No, most of our machines are built according to customers specifications, using top brand name components.


3), Q: Will you deliver the right goods as ordered?
     A: Yes, we will. The core of our company culture is honesty and credit.  We are 24 hours with you.


4),Q:Any other service?

      A:We can manufacture, design, installation and debug various roll forming machines including standard and customized machines.

It is free to assemble machine and train your works, but the buyer should pay for the round-trip airplane ticket, and arrange accommodation during that time.
